1. Princip a struktura práce ocelové ráfky vysokozdvižného vozíku
Výkon ocelových ráfků vysokozdvižných vozíků, jakožto základní součást pojezdového systému vysokozdvižného vozíku, ovlivňuje nosnost, jízdní stabilitu a provozní bezpečnost vozidla. Ocelové ráfky vysokozdvižného vozíku jsou klíčovými komponenty, které spojují pneumatiky a nápravy, a při provozu vysokozdvižného vozíku nesou několik důležitých funkcí. Systém přenosu síly je stěžejním mechanismem ocelových ráfků, který efektivně přenáší a rozptyluje různá komplexní zatížení prostřednictvím přesně navržené konstrukce. Když vysokozdvižný vozík převáží zboží, musí ocelové ráfky přenést vlastní hmotnost vysokozdvižného vozíku a hmotnost nákladu na zem prostřednictvím pneumatik. Toto vertikální statické zatížení může obvykle dosáhnout 3-10 tun v závislosti na jmenovité zvedací hmotnosti vysokozdvižného vozíku. Zároveň při akceleraci nebo brzdění potřebují ocelové ráfky také přenášet hnací a brzdný moment mezi nápravu a pneumatiku. Tato dynamická zatížení jsou často 1,5-2 násobkem statického zatížení. Boční síla vznikající při řízení je také vyvážena ocelovou konstrukcí ráfku, aby byla zajištěna směrová stabilita.
Ocelové ráfky vysokozdvižného vozíku jsou navrženy tak, aby rovnoměrně rozložily napětí a zabránily místní koncentraci napětí díky optimalizaci konstrukce. Ráfková část nese radiální zatížení od pneumatiky a přenáší je na náboj přes paprsky nebo disk kola; montážní plocha náboje přenáší točivý moment na nápravu. Tato cesta přenosu síly musí zachovat kontinuitu a integritu. Jakékoli strukturální defekty mohou vést ke koncentraci napětí, což zase způsobuje únavové trhliny. Moderní ocelové ráfky vysokozdvižných vozíků využívají technologii analýzy konečných prvků pro topologickou optimalizaci k zajištění rovnoměrného rozložení napětí za podmínek vysokého zatížení při dosažení nízké hmotnosti.
Nelze opomenout ani termodynamický výkon. V nepřetržitém provozním prostředí se teplo generované deformací pneumatik a brzděním přenáší na ocelové ráfky, což způsobí zvýšení teploty stroje. Koeficient tepelné roztažnosti a tepelná vodivost materiálu ocelového ráfku přímo ovlivňují jeho pracovní stabilitu. Experimentální data ukazují, že povrchová teplota běžných ocelových ráfků může při velkém zatížení dosáhnout 70-90°C, zatímco teplota ocelových ráfků z hliníkové slitiny je obvykle o 15-20°C nižší kvůli lepšímu odvodu tepla. Tento teplotní rozdíl neovlivňuje pouze pevnost materiálu, ale také mění vůli protilehlých částí, takže tepelný management se stal důležitým hlediskem při konstrukci ocelových ráfků.
Typ a vývoj konstrukce ocelového ráfku

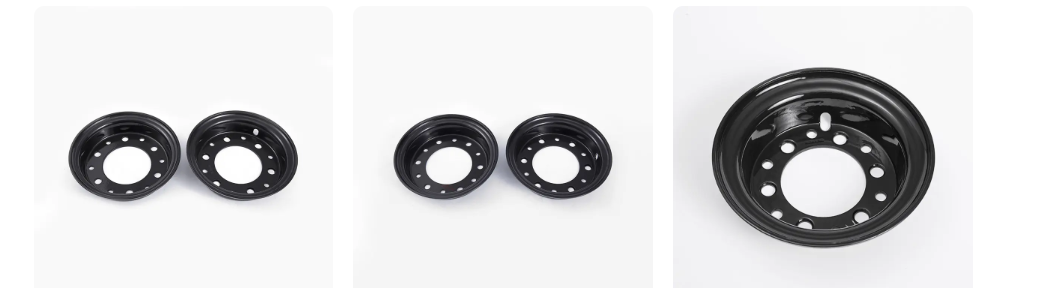

Ocelové ráfky vysokozdvižných vozíků se dělí hlavně na dva hlavní konstrukční typy: typ paprskové desky a integrální typ, z nichž každý má své vlastní použitelné scénáře a výkonnostní charakteristiky. Ocelový ráfek z paprskové desky se skládá ze tří částí: ráfku, paprsku a náboje a používá 5-7 radiálně uspořádaných ocelových paprsků pro spojení ráfku a náboje. Tato tradiční konstrukce je jednoduchá a spolehlivá, s nízkými výrobními náklady a pohodlnou údržbou, ale je těžká a má průměrný odvod tepla.
Integrální ocelové ráfky představují trend moderního designu. Používají integrovaný proces lisování ráfku a disku kola a materiály jsou většinou z vysokopevnostní oceli nebo slitiny hliníku. Tato struktura eliminuje tradiční paprsky a spojuje ráfek a náboj prostřednictvím integrovaného disku kola. Má mnoho výhod: kompaktní konstrukce, 15-20% snížení hmotnosti; dobrý odvod tepla, nižší provozní teplota; vynikající výkon dynamické rovnováhy, snížené vibrace; dlouhá únavová životnost, vhodné pro vysoce intenzivní provozy. Integrální ocelový ráfek má však vysoké výrobní náklady a po poškození je obvykle nutné jej vyměnit jako celek a hospodárnost údržby je špatná.
Dělená konstrukce je speciální forma ocelových ráfků vysokozdvižného vozíku, která rozděluje ráfek na dvě části pro snadnou montáž a výměnu pneumatiky. Tato konstrukce je vhodná pro použití pevných pneumatik nebo vysokotlakých pneumatik a řeší problém, že integrální ráfek se obtížně instaluje. Dělený ocelový ráfek spojuje obě části ráfku dohromady pomocí vysokopevnostních šroubů a povrch spoje je přesně opracován, aby bylo zajištěno utěsnění.
Klíčové parametry a standardní systém
Velikostní parametry ocelového ráfku vysokozdvižného vozíku přímo ovlivňují jeho lícování a zaměnitelnost. Mezi hlavní parametry patří průměr ráfku, šířka, průměr distribučního kruhu otvoru pro šrouby (P.C.D), počet a průměr otvorů pro šrouby, vzdálenost odsazení (ET) a průměr středového otvoru.
Výkonové parametry jsou klíčovými ukazateli pro hodnocení kvality ocelových ráfků. Nosnost je nejzákladnějším parametrem. Statické zatížení jednoho kola běžného ocelového ráfku vysokozdvižného vozíku je 3-5 tun a zesílený typ může dosáhnout 8-10 tun. Výkon dynamického vyvážení je vyjádřen zbytkovou nevyvážeností a vysoce kvalitní ocelový ráfek by měl být kontrolován v rozmezí 50 g·cm (pro φ16palcové ocelové ráfky). Únavová životnost se obvykle měří v cyklech, které by při standardním spektru zatížení neměly být menší než 10^6krát. Důležitá je také rozměrová přesnost. Radiální házení ráfku by mělo být < 0,5 mm a koncové házení by mělo být < 0,3 mm. Tyto parametry přímo ovlivňují plynulost jízdy a opotřebení pneumatik.
Vlastnosti materiálu a technologická inovace ocelových ráfků vysokozdvižných vozíků
Vývoj materiálu ocelových ráfků vysokozdvižných vozíků odráží technologický pokrok zpracovatelského průmyslu. Tradiční ráfky z uhlíkové oceli používají materiály jako Q235B a Q345B, které jsou levné a vyspělé v technologii, ale jsou těžké a mají průměrnou odolnost proti korozi. Moderní ráfky z vysoce pevné legované oceli využívají nové materiály. Přidáním mikroslitinových prvků a řízeným válcováním a řízeným chlazením se pevnost zvýší o 20 % a hmotnost se sníží o 15-20 %. Ve srovnání s ocelovými ráfky může verze z hliníkové slitiny snížit hmotnost o 40 %, výrazně snížit neodpruženou hmotu a zlepšit rychlost odezvy odpružení a energetickou účinnost; má vysokou tepelnou vodivost a nižší provozní teplotu; má dobrý odlévací výkon a může realizovat integrované lisování složitých struktur. Hliníkové slitiny však mají nižší modul pružnosti, mírně horší odolnost proti nárazu a vyšší cenu a většinou se používají v případech s náročnými požadavky na nízkou hmotnost. Ráfky z nerezové oceli (304 nebo 316L) se také používají ve speciálních prostředích (jako jsou porty). Mají vynikající odolnost proti korozi, ale náklady a obtížnost zpracování jsou vyšší.
Kompozitní materiály jsou revolučním průlomem v technologii ocelových ráfků. Ocelové ráfky z kompozitu vyztuženého uhlíkovými vlákny (CFRP) jsou lehčí a pevnější než hliníkové slitiny, ale cena omezuje jejich široké použití. Kompozitní materiály na bázi kovů kombinují houževnatost kovů a tvrdost keramiky a výrazně se zlepšuje jejich odolnost proti opotřebení.
Porovnání výrobního procesu a výkonu
Precizní výrobní proces je zárukou výkonu ocelového ráfku. Výroba dobrých ocelových ráfků vysokozdvižných vozíků vyžaduje několik přísných procesů: řezání ocelového plechu → lisování za tepla → válcování → svařování v ochranné atmosféře CO₂ → normalizace → obrábění → pískování a odstraňování rzi → elektrostatické stříkání → vytvrzování při vysokých teplotách.
Technologie tepelného zpracování optimalizuje organizační vlastnosti ocelových ráfků. Normalizace může eliminovat vnitřní napětí generované tvářením a svařováním, zjemnit zrna a zlepšit houževnatost materiálu. Proces kalení a temperování se používá pro ráfky z vysokopevnostní oceli k získání struktury temperovaného troostitu, přičemž se bere v úvahu jak pevnost, tak houževnatost. Ráfky z hliníkové slitiny využívají tepelné zpracování T6 (umělé stárnutí v tuhém roztoku) k rozptýlení částic druhé fáze a zpevnění matrice. Speciální termomechanický řídicí proces (TMCP) řídí teplotu válcování a rychlost ochlazování, aby se dosáhlo ideálních komplexních mechanických vlastností, a byl použit při výrobě vysoce výkonných ocelových ráfků. Systém kontroly kvality zajišťuje bezpečnost a spolehlivost ocelových ráfků. Kromě konvenčních rozměrových kontrol patří mezi klíčové kontroly: ultrazvuková detekce defektů k detekci vnitřních defektů; dynamické vyvažovací testy pro hodnocení rotační stability; únavové zkoušky k simulaci skutečných pracovních podmínek; a nárazové zkoušky k ověření houževnatosti.
Tabulka: Porovnání výkonu hlavních materiálů pro ocelové ráfky vysokozdvižných vozíků
| Typ materiálu | Výhody | Nevýhody | Použitelné scénáře |
| Obyčejná uhlíková ocel | Nízká cena, vyspělá technologie | Vysoká hmotnost, špatná odolnost proti korozi | Obecné pracovní podmínky, projekty s omezeným rozpočtem |
| Vysokopevnostní ocel | Vysoká pevnost, dobrá cena | Vysoké požadavky na svařování | Těžký vysokozdvižný vozík, aplikace port |
| Hliníková slitina | Lehký, dobrý odvod tepla | Vysoká cena, špatná odolnost proti nárazu | Lehký elektrický vysokozdvižný vozík |
| Nerezová ocel | Silná odolnost proti korozi | Vysoká cena, obtížné zpracování | Korozivní prostředí |
2. Údržba a odstraňování závad ocelové ráfky vysokozdvižného vozíku
Každodenní kontrola a preventivní údržba
Přímé pozorování je jednou z operací k odhalení potenciálních problémů s ocelovými ráfky. Operátoři by měli před každodenním provozem provádět systematickou kontrolu ocelových ráfků, včetně kontroly, zda ocelové ráfky nemají praskliny, deformace nebo abnormální opotřebení. Zvláštní pozornost věnujte styčné ploše mezi okrajem ráfku a pneumatikou. Jakékoli nepravidelné opotřebení může být známkou deformace ocelového ráfku. Stav šroubového spojení je také kritický. Uvolněné upevňovací šrouby způsobí nerovnoměrné rozložení zatížení a urychlí únavu ocelového ráfku. Při kontrole je třeba použít momentový klíč k ověření, zda je předpětí šroubu ve standardním rozsahu. Stav ventilu by neměl být ignorován. Poškozený ventil způsobí pomalý únik tlaku v pneumatikách a ovlivní bezpečnost jízdy.
Specifikace čištění a údržby jsou zásadní pro prodloužení životnosti ocelových ráfků. Pravidelné odstraňování nečistot, oleje a chemikálií nahromaděných na povrchu ocelových ráfků může zabránit korozivním médiím v erozi ocelových ráfků. Při čištění by měly být použity neutrální čisticí prostředky a měkké kartáče, aby se zabránilo poškrábání povrchové vrstvy tvrdými předměty. U ráfků z hliníkové slitiny lze pravidelně používat speciální čističe k odstranění vrstvy oxidu a obnovení kovového lesku. Po vyčištění zkontrolujte, zda je povrchová úprava ocelového ráfku neporušená. Pokud se odlupuje, včas jej přelakujte. V korozivním prostředí, jako jsou porty, se doporučuje jednou měsíčně provést komplexní čištění a antikorozní ošetření ocelových ráfků, aby se zabránilo hromadění solí a elektrochemické korozi.
Kontrola shody pneumatik je často přehlížena, ale velmi důležitá. Nesoulad mezi ocelovým ráfkem a pneumatikou může vést k řadě problémů, jako je abnormální ztráta tlaku v pneumatikách a abnormální opotřebení pneumatik. Obsah kontroly zahrnuje: potvrzení, že specifikace pneumatik jsou v souladu se specifikacemi ocelových ráfků; kontrola, zda pneumatika a ráfek pevně sedí a nedochází k úniku vzduchu; ověření, zda je směr montáže pneumatiky správný. Po každé výměně pneumatiky by měl být tlak v pneumatikách překontrolován alespoň dvakrát, aby bylo zajištěno, že tlak v pneumatikách je stabilní na doporučené hodnotě. Navíc použití maziva, které odpovídá pneumatice a ocelovému ráfku pro instalaci, může snížit poškození během demontáže a montáže a zároveň zajistit vzduchotěsnost.
Pravidelná údržba a odborná údržba
Údržba ložiskového systému je zárukou dlouhodobého a spolehlivého provozu ocelových ráfků. Ocelové ráfky vysokozdvižných vozíků obvykle používají kuželíková ložiska nebo kuličková ložiska s hlubokou drážkou, která vyžadují pravidelné mazání a seřizování vůle. Při údržbě je třeba nejprve odstranit staré mazivo a nečistoty a poté vstříknout nové mazivo. Důležitá je také kontrola vůle ložiska. Nadměrná vůle způsobí kývání ocelového ráfku, zatímco příliš malá vůle zvýší tření a teplo. U bezúdržbových ložisek, i když není nutné pravidelné mazání, je přesto nutné zkontrolovat, zda jsou těsnění neporušená, aby se zabránilo vnikání vody a prachu.
Dynamické vyvážení může zlepšit kvalitu jízdy. Když ocelový ráfek produkuje zjevné vibrace během jízdy, často to znamená, že došlo ke ztrátě dynamické rovnováhy. Profesionální opravárenské stanice používají k detekci a korekci dynamické vyvažovací stroje a vyvažují nevyváženost přidáním protizávaží na konkrétní místa na ráfku. Po korekci by měla být provedena silniční zkouška, aby se zajistilo, že vibrace jsou eliminovány. Nerovnoměrné opotřebení pneumatik může také způsobit nerovnováhu, takže pravidelné střídání pneumatik je také účinným opatřením k udržení rovnováhy.
Profesionální detekční metody dokážou odhalit skrytá nebezpečí, která jsou pouhým okem těžko odhalitelná. Ultrazvuková detekce vad dokáže detekovat vady, jako jsou praskliny a póry uvnitř ocelového ráfku, což je zvláště vhodné pro bezpečnostní kontrolu ocelových ráfků po použití při vysokém zatížení. Magnetická detekce defektů částic dokáže detekovat drobné praskliny na povrchu a v blízkosti povrchu. Důležitá je také detekce rozměrové přesnosti. Pomocí mikrometru změřte radiální a koncové házení ráfku, abyste se ujistili, že je v povoleném rozsahu. U ráfků z hliníkové slitiny je také nutné pravidelně kontrolovat rovinnost montážní plochy náboje, aby se zabránilo nerovnoměrnému předpětí šroubu způsobenému deformací. Tyto odborné testy se doporučuje provádět každých 2 000 pracovních hodin nebo jednou ročně kvalifikovanými organizacemi údržby.
Běžná diagnostika závad a léčba
Identifikace a ošetření deformace ocelového ráfku vyžaduje odborný úsudek. Mezi příznaky deformace patří vychýlení vozidla, chvění volantu, abnormální opotřebení pneumatik atd. Menší deformaci lze opravit speciálním hydraulickým korekčním zařízením, ale je třeba poznamenat, že po korekci je nutné znovu provést dynamické vyvážení. Silná deformace (jako je vrásčitá deformace způsobená nárazem) vyžaduje výměnu ocelového ráfku, protože kovový materiál byl nevratně poškozen. Nedestruktivní testování by mělo být provedeno po korekci deformace, aby se zajistilo, že nevzniknou žádné trhliny. Opatření k zabránění deformaci ocelového ráfku zahrnují: vyhýbání se přetěžování, plynulá jízda a vyhýbání se velkým výmolům na silnici. U vysokozdvižných vozíků používaných v náročných prostředích, jako jsou přístavy a staveniště, se doporučuje použít zesílené ocelové ráfky pro zlepšení odolnosti proti deformaci.
Poškození ložisek by mělo být řešeno rychle a profesionálně. Mezi známky poškození patří abnormální hluk během jízdy (bzučení nebo cvakání), abnormální zvýšení teploty náboje kola a zvýšený jízdní odpor. Jakmile zjistíte tyto příznaky, přestaňte ložisko okamžitě používat a ložisko rozeberte a prohlédněte. Drobné opotřebení lze opravit vyčištěním a domazáním, ale ve většině případů je potřeba vyměnit celou sadu ložisek. Při montáži nových ložisek věnujte pozornost: použijte speciální nástroje k lisování a vyvarujte se přímého klepání; ujistěte se, že sedlo ložiska je čisté a bez otřepů; použijte určený typ maziva a kontrolujte množství; utáhněte matici hlavy hřídele podle standardního utahovacího momentu. Po výměně ložiska by měl být proveden silniční test po dobu nejméně 30 minut, aby se zjistilo, zda je teplota ložiska normální.
Ošetření povrchové koroze vyžaduje různá opatření podle stupně. Drobnou povrchovou rez lze odstranit drátěným kartáčem a poté přelakovat; mírná koroze vyžaduje pískování a poté antikorozní nátěr; silná koroze (jako je rez na okraji ráfku způsobující sníženou vzduchotěsnost) vyžaduje výměnu ocelového kroužku. Pro oxidační korozi ocelových kroužků z hliníkové slitiny lze použít speciální čističe k odstranění vrstvy oxidu a poté nastříkat transparentní ochrannou barvu. Mezi opatření k zamezení koroze patří: pravidelné čištění; zabraňte poškrábání povrchové vrstvy; při skladování se vyvarujte vlhkého prostředí; v korozivním prostředí používejte kroužky z nerezové oceli nebo speciálně potažené ocelové kroužky. Doporučuje se, aby vysokozdvižné vozíky používané v přístavech pravidelně procházely speciálními antikorozními kontrolami a ošetřením, aby se zabránilo korozi ocelových kroužků, které by ovlivnilo efektivitu práce.
3. Funkce a účinky ocelových ráfků vysokozdvižných vozíků
Role v systému vozidla
Funkce bezpečnostního ložiska je nejzákladnější a nejdůležitější funkcí ocelových ráfků vysokozdvižných vozíků. Jako klíčová součást spojující pneumatiku a nápravu ocelový ráfek přímo nese součet vlastní hmotnosti vysokozdvižného vozíku a hmotnosti nákladu. Vysokozdvižné vozíky musí mít schopnost nakládat, vykládat, stohovat a přepravovat paletizovaný náklad na krátké vzdálenosti a všechny tyto funkce spoléhají na stabilní uložení ocelových ráfků. Konstrukční únosnost dobrého ocelového ráfku obvykle ponechává dostatečnou bezpečnostní rezervu. Statické zatížení jednoho kola standardního ocelového ráfku může dosáhnout 3-5 tun a zesíleného typu dokonce 8-10 tun. Za dynamických podmínek (jako je nouzové brzdění nebo nerovnosti na vozovce) musí ocelový ráfek vydržet také 1,5-2násobek nárazového zatížení bez plastické deformace nebo strukturální poruchy. Tento spolehlivý výkon ložisek zajišťuje bezpečnost vysokozdvižného vozíku za různých provozních podmínek a zabraňuje vážným nehodám, jako je prošívání pneumatik nebo ztráta kontroly v důsledku deformace ocelového ráfku.
Další základní funkcí ocelového ráfku je jízdní stabilita. Technické parametry vysokozdvižného vozíku, jako je minimální poloměr otáčení, rozvor a rozchod kol, úzce souvisí s výkonem ocelového ráfku. Přesné umístění a pevná struktura ocelových ráfků zajišťuje stabilitu parametrů geometrie kol, což umožňuje vysokozdvižnému vozíku jet přesně podle provozního záměru řidiče. Když vysokozdvižný vozík pracuje při jmenovité zvedací hmotnosti, úhel sklonu stožáru je obvykle 3°~6° dopředu a 10°~12° dozadu. Tato změna držení těla změní těžiště vozidla a vysoce kvalitní ocelové ráfky mohou účinně odolávat dodatečné boční síle, která tím vzniká, a udržovat stabilní trajektorii jízdy. Zejména když vysokozdvižný vozík zatáčí do pravého úhlu nebo prochází úzkým průchodem, antideformační schopnost ocelového ráfku přímo ovlivňuje klíčové výkonnostní parametry, jako je „minimální šířka pravoúhlého průchodu“ a „minimální šířka stohovacího průchodu“, což zase určuje průchodnost a provozní efektivitu vysokozdvižného vozíku v hustém skladovacím prostředí.
Z hlediska účinnosti přenosu síly hraje nezastupitelnou roli ocelový ráfek. Rychlost jízdy, stoupání atd. v technických parametrech vysokozdvižného vozíku souvisí s výkonem ocelového ráfku. Ocelový ráfek přenáší točivý moment hnacího motoru na styčnou plochu mezi pneumatikou a zemí a generuje trakci pro tlačení vysokozdvižného vozíku dopředu. V tomto procesu určuje strukturální tuhost a přesnost instalace ocelového ráfku ztrátu účinnosti přenosu výkonu. Ocelový ráfek se špatným dynamickým vyvážením nebo nerovným montážním povrchem způsobí rozptýlení energie ve formě vibrací a tepla, zvýší odpor převodového systému, a tím ovlivní akcelerační výkon a stoupavost vysokozdvižného vozíku. Skutečná naměřená data ukazují, že vysoce kvalitní ocelové ráfky mohou snížit valivý odpor o více než 7 % ve srovnání s běžnými výrobky, což je zvláště důležité pro odolnost elektrických vysokozdvižných vozíků.
Vliv na celkový výkon vysokozdvižných vozíků
Prodloužení životnosti pneumatik je přímým přínosem ocelových ráfků. Odpovídající kvalita ocelových ráfků a pneumatik přímo ovlivňuje způsob opotřebení a rychlost pneumatik. Vysoce přesné ocelové ráfky s radiálním házením ráfku řízeným v rozmezí 0,5 mm a házením na čelní straně menším než 0,3 mm mohou zajistit rovnoměrné rozložení tlaku v pneumatikách a zabránit abnormálnímu opotřebení. Po použití vysoce kvalitních ocelových ráfků se životnost pneumatik pro vysokozdvižné vozíky prodlužuje z 8 měsíců na 12 měsíců, což představuje nárůst o 50 %. Dobrý výkon odvádění tepla ocelových ráfků může také snížit provozní teplotu pneumatik a zpomalit stárnutí pryže. Kromě toho, hladký přechodový design okraje ocelového ráfku zabraňuje poškození během demontáže a montáže pneumatiky, což dále prodlužuje životnost pneumatik.
Zlepšení energetické účinnosti je v moderní konstrukci vysokozdvižných vozíků stále více ceněno. Lehký ocelový ráfek přímo snižuje neodpruženou hmotu vysokozdvižného vozíku, což může snížit spotřebu energie systému odpružení při jeho pohybu podle principu dynamiky vozidla. Ráfky z hliníkové slitiny jsou o 40 % lehčí než tradiční ocelové ráfky, což může zvýšit odolnost elektrických vysokozdvižných vozíků o 5-8 %. Kromě toho vylepšené dynamické vyvážení ocelových ráfků snižuje jízdní vibrace a snižuje dodatečný odpor převodového systému. Údaje z výše uvedeného logistického centra ukázaly, že po použití vysoce kvalitních ocelových ráfků se spotřeba energie vysokozdvižného vozíku snížila ze základní hodnoty na 93 %, čímž se ušetří 7 % nákladů na energii. Ve velkých logistických centrech nebo přístavech se tento efekt úspory energie nahromadí a přinese zřejmé ekonomické výhody.
Snížené náklady na údržbu jsou dlouhodobou hodnotou vysoce kvalitních ocelových ráfků. Na jedné straně životnost samotných ocelových ráfků snižuje četnost výměn; na druhou stranu kvalitní ocelové ráfky chrání ostatní komponenty, které s nimi spolupracují, jako jsou ložiska nábojů kol, komponenty zavěšení atd., a snižují poruchovost těchto komponent. Skutečná naměřená data ukazují, že po použití vysoce kvalitních ocelových ráfků klesla frekvence údržby systémů souvisejících s vysokozdvižným vozíkem z 2krát ročně na 0,5krát, což je pokles o 75 %. Standardizovaná konstrukce ocelových ráfků navíc usnadňuje údržbu a výměnu a modulární struktura umožňuje individuální výměnu poškozených dílů při lokálním poškození, což dále snižuje náklady na údržbu.
Výkon ve speciálních prostředích
Aplikace přístavních terminálů kladou zvláštní požadavky na ocelové ráfky. Prostředí s vysokou solnou mlhou urychluje korozi kovů a časté spouštění a zastavování a operace s velkým zatížením mají za následek velké mechanické zatížení. Ráfky z nerezové oceli vykazují v tomto prostředí zjevné výhody. Běžné ocelové ráfky vykazují zjevnou rez za 3 měsíce, zatímco nerezové ráfky nemají žádnou viditelnou korozi po 2 letech používání. Ocelové ráfky vysokozdvižných vozíků s přístavním kontejnerem také vyžadují větší průměry a šířky, aby zajistily lepší stabilitu a vztlak, aby se zabránilo zapadnutí do měkké země. Speciální design dezénu také přispívá k vypouštění bahna a mořské vody a udržuje pneumatiky a ocelové ráfky čisté.
V prostředí logistiky chladícího řetězce čelí ocelové ráfky dvojím výzvám – nízkoteplotní křehkosti a kondenzaci rozdílu teplot. Nízkoteplotní ocelové ráfky používají speciální slitinové materiály a procesy tepelného zpracování, aby bylo zajištěno, že zůstanou dostatečně houževnaté i při -40 °C. Povrchová úprava také musí vzít v úvahu vlastnosti proti námraze a přilnavosti, aby se zabránilo hromadění ledu během brzdění, které ovlivňuje rovnováhu. Zároveň teplotní rozdíl způsobený častým vstupem a výstupem z chladírenských skladů způsobí kondenzaci na povrchu běžných ocelových kroužků, urychlující korozi, přičemž do tohoto prostředí jsou vhodnější ocelové kroužky s antikorozním nátěrem nebo plně utěsněné provedení.
Aplikace pro čisté prostory a potravinářské aplikace vyžadují, aby ocelové kroužky nevytvářely znečištění. Na takových místech se obvykle používají nerezové nebo speciálně potažené ocelové kroužky, aby se zabránilo rzi nebo odlupování povlaku a znečišťování životního prostředí. Konstrukce minimalizuje konkávní a konvexní struktury pro usnadnění důkladného čištění a dezinfekce. Provozní hluk také potřebuje být řízen na nízké úrovni, obvykle nevyžaduje více než 75 dB při jízdě bez zatížení, aby se snížilo rušení zvukové vlny do prostředí čistého prostoru.
4. Bezpečnostní opatření a výběr ocelových kroužků pro vysokozdvižné vozíky
Provozní specifikace a tabu
Specifikace zatížení a jízdy ovlivní životnost ocelových ráfků. Při provozu vysokozdvižného vozíku by měl být přísně dodržován limit jmenovité hmotnosti zdvihu. Přetížení způsobí plastickou deformaci ocelových ráfků nebo dokonce poruchu konstrukce. Zboží by mělo být rovnoměrně rozloženo, aby nedošlo k přetížení jedné strany ocelového ráfku částečným zatížením. Během jízdy mějte na paměti: vidlice by měla být 200-300 mm nad zemí a během jízdy není dovoleno zvedat nebo spouštět zboží; žádné náhlé brzdění nebo zatáčení vysokou rychlostí; při sjíždění z kopce by se mělo s vozidlem jet zpětný chod a měla by se kontrolovat rychlost a je přísně zakázáno zařazovat neutrál. Tato opatření mohou snížit abnormální rázové zatížení ocelových ráfků. Při průjezdu nerovnými cestami nebo kolejemi by vozidlo mělo zpomalit, aby nedošlo k silnému nárazu na ocelové ráfky.
Opatření na přizpůsobení prostředí se liší v závislosti na pracovních podmínkách. V korozivním prostředí (jako jsou přístavy a chemické závody) by měly být vybrány ráfky z nerezové oceli nebo se speciálním povlakem a cykly čištění a kontroly by měly být zkráceny. V prostředí s vysokou teplotou (jako jsou ocelárny) je třeba sledovat změny tlaku v pneumatikách, aby se zabránilo prasknutí pneumatiky v důsledku zvýšeného tlaku vzduchu. V prostředí s nízkou teplotou se zvyšuje riziko křehkosti za studena a je třeba se vyvarovat nárazového zatížení; současně může smrštění kovu změnit vůli lícování a je třeba zkontrolovat předpětí šroubu. V prašném prostředí by měl být pravidelně odstraňován prach nahromaděný uvnitř ocelového ráfku, aby se zabránilo ovlivnění dynamické rovnováhy. U vysokozdvižných vozíků skladovaných venku se doporučuje použít ochranný kryt na zakrytí ocelového ráfku, aby se snížil dopad slunce a deště.
Nouzová manipulace vyžaduje zvláštní pozornost. Když se zjistí, že ocelový ráfek má viditelné praskliny, silnou deformaci nebo trvalé uvolňování šroubů, měl by být zastaven a okamžitě opraven. Pokud během jízdy cítíte abnormální chvění volantu nebo odchylku vozidla, měli byste zpomalit a zastavit, abyste zkontrolovali stav ocelového ráfku a pneumatiky. Nebrzděte naléhavě, když pneumatika praskne, a zastavte pomalu, aby ocelový ráfek nenarazil přímo na zem a způsobil sekundární poškození. U pneumatik nedostatečný tlak v pneumatice způsobí přímý kontakt ráfku se zemí a rezervní pneumatika by měla být okamžitě nahuštěna nebo vyměněna. Vytvoření nouzového plánu, včetně rezerv na rezervní ocelové ráfky, postupy rychlé výměny a kanály profesionální údržby, může snížit neočekávané ztráty způsobené prostojem.
Průvodce výběrem ocelových ráfků vysokozdvižných vozíků
Základem výběru je princip párování parametrů. Specifikace ráfku musí plně odpovídat specifikacím pneumatiky, včetně průměru ráfku, šířky a tvaru profilu. Důležité jsou také parametry instalačního rozhraní: průměr distribučního kruhu otvoru pro šrouby, počet otvorů pro šrouby a průměr otvoru musí odpovídat nápravě; průměr středového otvoru by měl být přesně sladěn s nábojem náboje; offset (ET) ovlivňuje rozvor a geometrii řízení a musí splňovat požadavky původního výrobce. Měla by existovat přiměřená rezerva pro nosnost. Obecně se volí ráfek se jmenovitým zatížením o 20-30 % vyšším, než je maximální zatížení nápravy vysokozdvižného vozíku. Také je třeba vzít v úvahu rychlostní kategorii. Podmínky vysokorychlostní jízdy elektrických vysokozdvižných vozíků vyžadují ráfky s vysokou rychlostí.
Strategie výběru materiálu musí zvážit více faktorů. Obyčejné ráfky z uhlíkové oceli jsou levné a vhodné pro běžné vnitřní prostředí; vysokopevnostní ocel je vhodná pro velké zatížení a velké rázové zatížení; ráfky z hliníkové slitiny jsou vhodné pro lehké elektrické vysokozdvižné vozíky; nerezová ocel je vhodná pro vysoce korozivní prostředí. Pro aktuální výběr viz: nerezová ocel je preferována v portech a chemickém prostředí; hliníková slitina je preferována pro elektrické vysokozdvižné vozíky, které usilují o úsporu energie a ovladatelnost; pro omezené rozpočty a dobré pracovní podmínky lze vybrat běžnou uhlíkovou ocel; vysokopevnostní ocel je vybrána pro vysoce zatížené vysokozdvižné vozíky a terénní podmínky.
Hodnocení efektivnosti nákladů by mělo vzít v úvahu náklady na celý životní cyklus. Počáteční pořizovací cena je pouze částí celkových nákladů. Dále je nutné zvážit: životnost (kvalitní ocelové ráfky mohou dosáhnout 5-8 let); náklady na údržbu (např. ráfky z hliníkové slitiny jsou v zásadě bezúdržbové); výhody úspory energie (odlehčené ocelové ráfky šetří energii); ochrana souvisejících součástí (např. vysoce kvalitní ocelové ráfky prodlužují životnost pneumatik a ložisek). Pro hodnocení se doporučuje používat 3-5leté celkové náklady na vlastnictví (TCO) spíše než pouhé porovnávání nákupních cen. I když je počáteční investice vysoká, ve speciálních prostředích může být výběr vysoce výkonných ocelových ráfků z dlouhodobého hlediska ekonomičtější. Přesnější doporučení pro výběr může poskytnout hloubková komunikace s dodavateli o provozních podmínkách a rozpočtech.
Speciální aplikační řešení
Ocelové ráfky vysokozdvižných vozíků pro velké zatížení v přístavech vyžadují speciální konstrukce. Takové aplikace obvykle volí ocelové ráfky větších rozměrů (např. průměr ≥ 20 palců) vybavené plnými pneumatikami nebo vysokotlakými pneumatikami. Jako materiál je použita vysoce pevná nerezová ocel a v konstrukci jsou použity zesílené paprsky nebo integrální konstrukce pro zlepšení odolnosti proti deformaci. Z hlediska ochrany jsou vyžadovány silné nátěry nebo speciální antikorozní úpravy, které odolají erozi solnou mlhou. Instalační rozhraní by mělo být možné snadno často vyměňovat, jako je například rychlá demontáž.
Ocelové ráfky logistických vysokozdvižných vozíků s chladícím řetězem se musí vyrovnat se speciálními teplotními rozdíly. Doporučuje se používat materiály s dobrou houževnatostí při nízkých teplotách a udržovat dobrou rázovou houževnatost při -40℃. Povrchová úprava by měla být proti námraze a přilnavosti, aby nedošlo k selhání brzd. Konstrukce by měla přijmout integrální design, aby se snížila plocha akumulace vody a zabránilo se zamrznutí a praskání. Šrouby a další spojovací prvky potřebují speciální úpravu proti uvolnění, aby se zabránilo smrštění za studena a snížilo se předpětí. Poznámka během používání: Zkontrolujte utahovací moment šroubů před a po vstupu a výstupu z chladírenského skladu; vyhnout se náhlému zrychlení a brzdění; pravidelně odstraňujte námrazu na ocelových ráfcích.
Na ocelové ráfky vysokozdvižných vozíků pro čisté prostory jsou kladeny zvláštní požadavky. Materiál může být nerezová ocel nebo hliníková slitina, aby se zabránilo znečištění částicemi. Konstrukce by měla být hladká a bez mrtvých rohů, aby se usnadnilo čištění a dezinfekce. Provozní hluk by měl být regulován pod 75 dB. Pro pneumatiky se doporučuje používat vzorec, který nezanechává stopy, aby se zabránilo zanechání stop. Pro údržbu je nutné používat speciální čisticí prostředky pro čisté prostory a také nářadí musí splňovat normy na čistotu. Tento typ ocelového ráfku je drahý, ale je nezbytný pro čisté prostředí v průmyslových odvětvích, jako jsou polovodiče a farmacie.
Ocelové ráfky vysokozdvižných vozíků s ochranou proti výbuchu musí být vyrobeny z nejiskřivých materiálů (jako jsou specifické hliníkové slitiny); mít dobré uzemnění, aby se zabránilo akumulaci statické elektřiny; a mají uzavřenou strukturu, aby se zabránilo hromadění hořlavého prachu. Všechny elektrické komponenty musí splňovat normy pro ochranu proti výbuchu. Údržbové práce musí být prováděny v bezpečném prostoru a musí být používáno nářadí odolné proti výbuchu. Tyto speciální ocelové ráfky musí projít příslušnou certifikací, aby byla zajištěna bezpečnost v nebezpečném prostředí.
5. Vývojový trend ocelových ráfků vysokozdvižných vozíků
Lehká technologie je hlavním trendem ocelových ráfků vysokozdvižných vozíků. Díky inovacím materiálů (jako je vysokopevnostní ocel, hliníková slitina, kompozitní materiály) a konstrukční optimalizaci (topologická optimalizace, dutý design) jsou ocelové ráfky moderních vysokozdvižných vozíků o 15–40 % lehčí než tradiční produkty. Specifické cesty zahrnují: použití technologie tváření za tepla k výrobě vysokopevnostních tenkostěnných ocelových ráfků s tloušťkou stěny sníženou z 6 mm na 4 mm bez ovlivnění pevnosti; ráfky z hliníkové slitiny snižují počet dílů díky integrovanému odlévání; ráfky z kompozitní oceli využívají vynikající specifickou pevnost uhlíkových vláken k dosažení většího snížení hmotnosti. Mezi výhody odlehčení patří: snížení spotřeby energie; snížení neodpružené hmoty a zlepšení ovladatelnosti; snížení pracovní náročnosti a usnadnění výměny a údržby.
Technologie zelené výroby odpovídá globálním potřebám udržitelného rozvoje. Pokud jde o materiály, jsou vyvíjeny bio nátěry, které nahrazují tradiční nátěry na bázi ropy; recyklovaný hliník se používá k výrobě ocelových ráfků ke snížení těžby nerostů; a jsou zkoumány rozložitelné kompozitní materiály. Z hlediska výrobního procesu se místo chemické předúpravy používá laserové čištění k odstranění znečištění odpadních vod; míra využití materiálu technologie práškového nástřiku dosahuje více než 95 %, což přesahuje 60 % tradičního lakování; 3D tisk dosahuje téměř čistého tvaru a snižuje plýtvání materiálem. Pokud jde o energii, indukční ohřev ušetří 30 % energie ve srovnání s ohřevem plynem; systém rekuperace odpadního tepla využívá odpadní teplo z žíhací pece; a fotovoltaická výroba elektřiny poskytuje čistou energii pro výrobní linku.
Inovativní aplikace nových energetických vysokozdvižných vozíků podpoří technologické inovace ocelových ráfků. S rostoucím podílem elektrických vysokozdvižných vozíků na trhu jsou kladeny nové požadavky na ocelové ráfky: lehké (pro kompenzaci hmotnosti baterie); nízký valivý odpor (pro prodloužení životnosti baterie); kompatibilita s regenerativním brzděním. Ocelové ráfky určené pro elektrické vysokozdvižné vozíky jsou obvykle vyrobeny z hliníkové slitiny, vybavené těsnícím systémem s nízkým třením a optimalizovanou strukturou odvodu tepla, aby se přizpůsobila pracovnímu režimu s vysokým proudem. Vznik vysokozdvižných vozíků s vodíkovým palivem také přinese nové výzvy, jako je výběr materiálu zabraňujícího vodíkovému křehnutí a konstrukce odolná proti výbuchu. V budoucnu, jak bude nová technologie energetických vysokozdvižných vozíků dospívat, se ocelové ráfky stanou profesionálnějšími a budou vyvinuty exkluzivní optimalizované verze pro různé formy pohonu (čistě elektrická, hybridní, vodíková energie).
